Redressement simple alternance

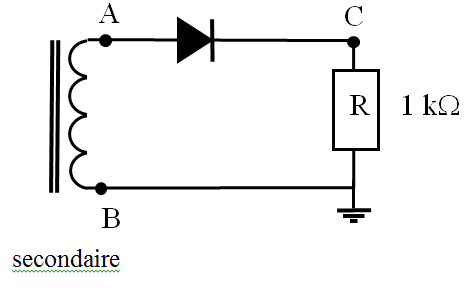

Pour observer le redressement mono alternance, vous devez réaliser le montage suivant où le transformateur est placé en série avec la diode et une résistance.
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger le média.
a) Envoyer sur l'oscilloscope les signaux UAB et UCB. Qu'observez-vous ? Les signaux sont-ils identiques ?
b) Mesurer au voltmètre la tension UCB en DC et AC et reporter vos valeurs dans le tableau final. Le voltmètre permet-il en alternatif de mesurer la valeur efficace et en continu la valeur moyenne de n'importe quel signal ?
c) Pour mesurer la valeur efficace d'une tension, il faut mettre le voltmètre en position RMS (ou AC+DC). Effectuer cette mesure et noter votre résultat.
