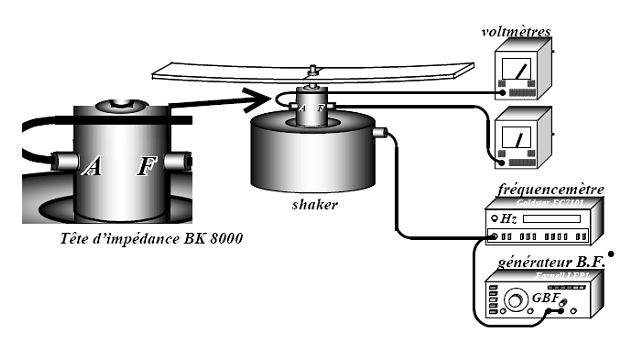

Montage expérimental
La lame d'acier, pour commencer, est fixée en son milieu sur le pot vibrant par l'intermédiaire d'une tête d'impédance.
On peut ajuster et mesurer la fréquence de vibration, et ajuster l'amplitude de vibration (essayer ces deux réglages).
La tête d'impédance est un capteur qui délivre 2 signaux distincts:
par sa borne \(F\), un signal proportionnel à la Force transmise par le pot vibrant à la lame,
par sa borne \(A\), un signal proportionnel à l'Accélération subie par le milieu de la lame.
La fiche technique de la tête d'impédance, disponible en salle de manipulation, contient les facteurs de proportionnalité c.à.d. la sensibilité.
Les amplitudes des signaux sont mesurées par des Voltmètres.
