Fonctionnement de l'amplificateur
L'amplificateur est présenté sur la figure suivante. Il est utilisé en mode électromètre (grande résistance interne, bouton 5).
La capacité de mesure \(C_m\) est placée aux bornes de l'entrée 1.
L'électromètre délivre ainsi une tension U aux bornes de la sortie 3 qui correspond à la tension \(U_m\) aux bornes de la capacité de mesure \(C_m\) multipliée par le facteur d'amplification choisi (7).

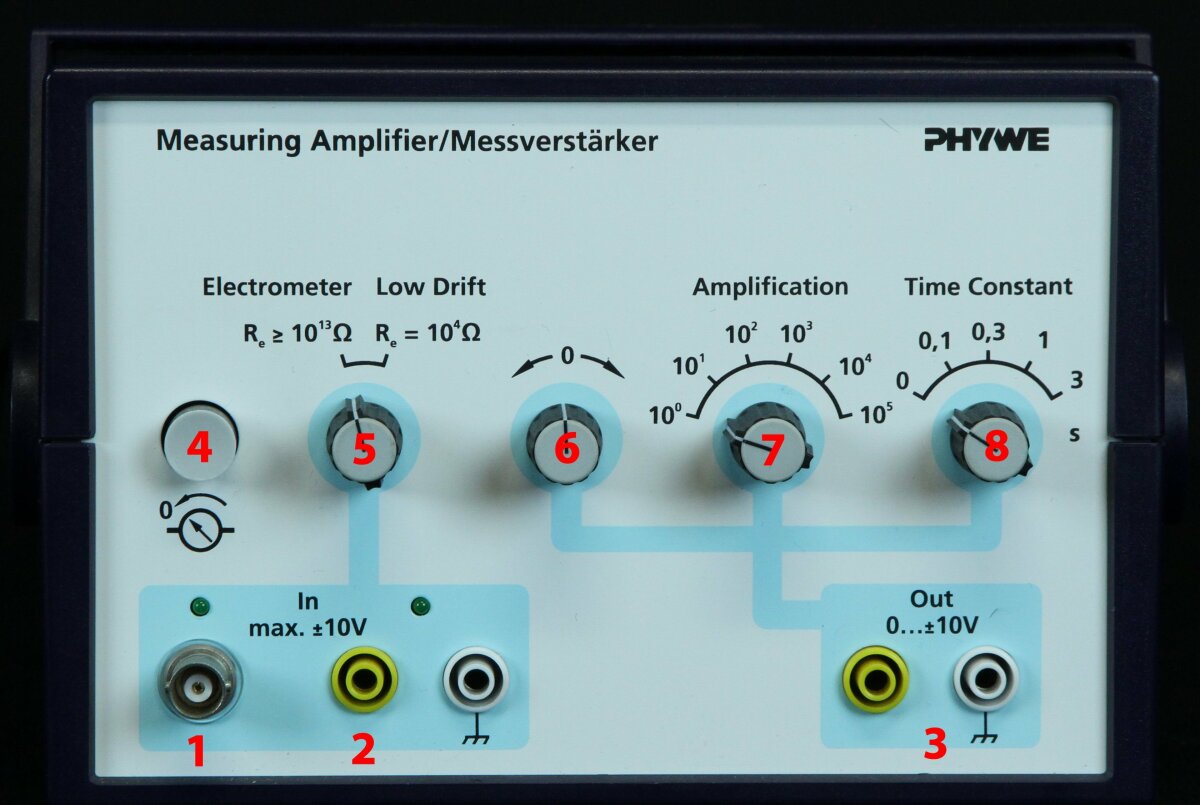

Amplificateur utilisé en électromètre
La mesure doit être effectuée par contact.
Avant chaque mesure, un zéro doit être effectué en appuyant sur le bouton 4, et en ajustant éventuellement le potentiomètre 6.
NE JAMAIS BRANCHER L'AMPLIFICATEUR DIRECTEMENT A LA SOURCE DE TENSION.
