Capacités de conducteurs isolés et condensateurs

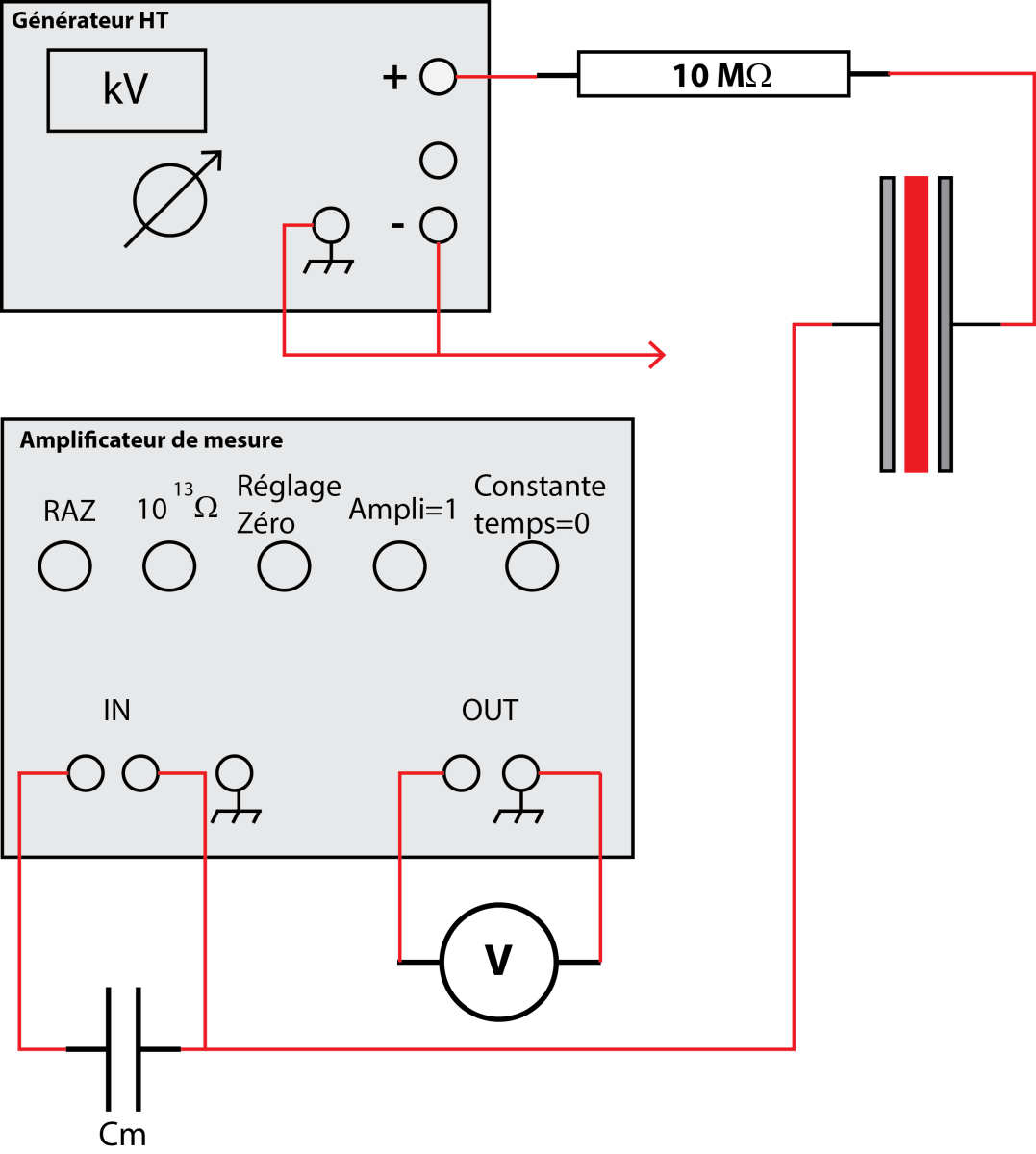

3- Effectuez le montage de la figure suivante. Ne pas mettre la plaque de plastique tout de suite.

4- Régler l'écartement d entre les armatures à 2 mm.

5- Selon le même protocole que précédemment, relever la charge portée par les armatures en fonction de la tension du générateur U. Remplir les tableaux suivants:

6- Tracer la courbe Q = f(U).

7- En déduire la valeur de \(\varepsilon_{0}\:\). La comparer avec la valeur théorique.

8- Fixer la tension du générateur à 1.5 kV.

9- Déterminer la charge du condensateur en fonction de la distance d entre les armatures et remplir le tableau correspondant.

10- Tracer la courbe Q = f(1/d). Conclusions?

11- Calculer pour chaque valeur de d la permittivité \(\varepsilon_{0}\:\). Remplir le tableau.

12- Comment évolue \(\varepsilon_{0}\:\) en fonction de d? Conclure?

13- Régler la distance entre les électrodes à 9.8 mm, et tracer la courbe Q = f(U) de la même manière que pour la question 6.

14- Placer la plaque de plastique entre les armatures du condensateur. Son épaisseur est de 9.8 mm. Ne pas trop serrer les armatures.

15- Tracer la courbe Q = f(U) sur la même feuille.

16- Calculer le rapport des pentes et déterminer la permittivité relative \(\varepsilon_{r}\:\) de la plaque de plastique.

17- Donner une interprétation sur ce phénomène. Pourquoi le fait de mettre un milieu diélectrique entre les armatures du condensateur lui permet-il d'accumuler plus de charges ?
