Module d'Young complexe

Pour la suite, observer attentivement les voltmètres qui mesurent la force et l'accélération

et remarquer qu'au voisinage de la fréquence de résonance, la force est maximale et l'accélération minimale.

Pour la première fréquence de résonance, c'est un véritable spectacle si on prend la peine de l'observer.

À la fréquence de résonance, l'amplitude de la vibration de la tête d'impédance est quasi nulle (on le voit et on le mesure).

Alors que l'amplitude de vibration de l'extrémité de la barre est très grande.

Cette observation est importante pour la suite (la barre de PVC), car les yeux et les oreilles ne seront alors d'aucune utilité.

La seule aide sera les voltmètres (en fait, l'observation sensorielle des modes propres de vibration dépendent de la géométrie de la barre).

On a donc une méthode de mesure de la fréquence de résonance :

Méthode de mesure de la fréquence de résonance :

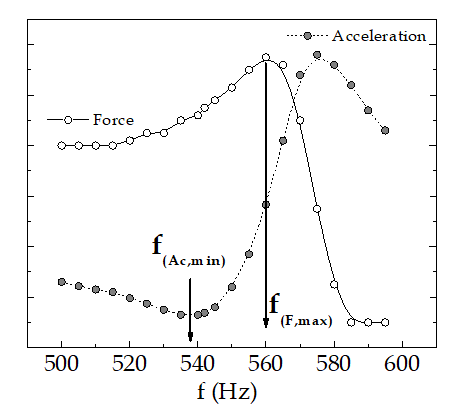

Faire varier régulièrement la fréquence de vibration et observer attentivement les voltmètres qui mesurent la force \((F)\) et l'accélération \((A)\) au voisinage de la fréquence de résonance, la force est maximale et l'accélération est minimale (comme indiqué dans la figure ci-dessus).

Très exactement, la fréquence de résonance, \(f_r\) est comprise entre les fréquences \(f_{ac,min}\) et \(f_{F,max}\).

\(f_{r}=\frac{f_{ac,min}+f_{F,max}}{2}\)

• utiliser les formules (2) pour faciliter cette recherche :ces formules peuvent être utilisées pour trouver les fréquences suivantes, mais elles doivent être aussi utilisées pour vérifier que les fréquences observées sont des vrais fréquences de résonance

• Comparer les valeurs de fréquence de résonance ainsi obtenus avec celles mesurées précédemment.
