2.1. Présentation du matériel

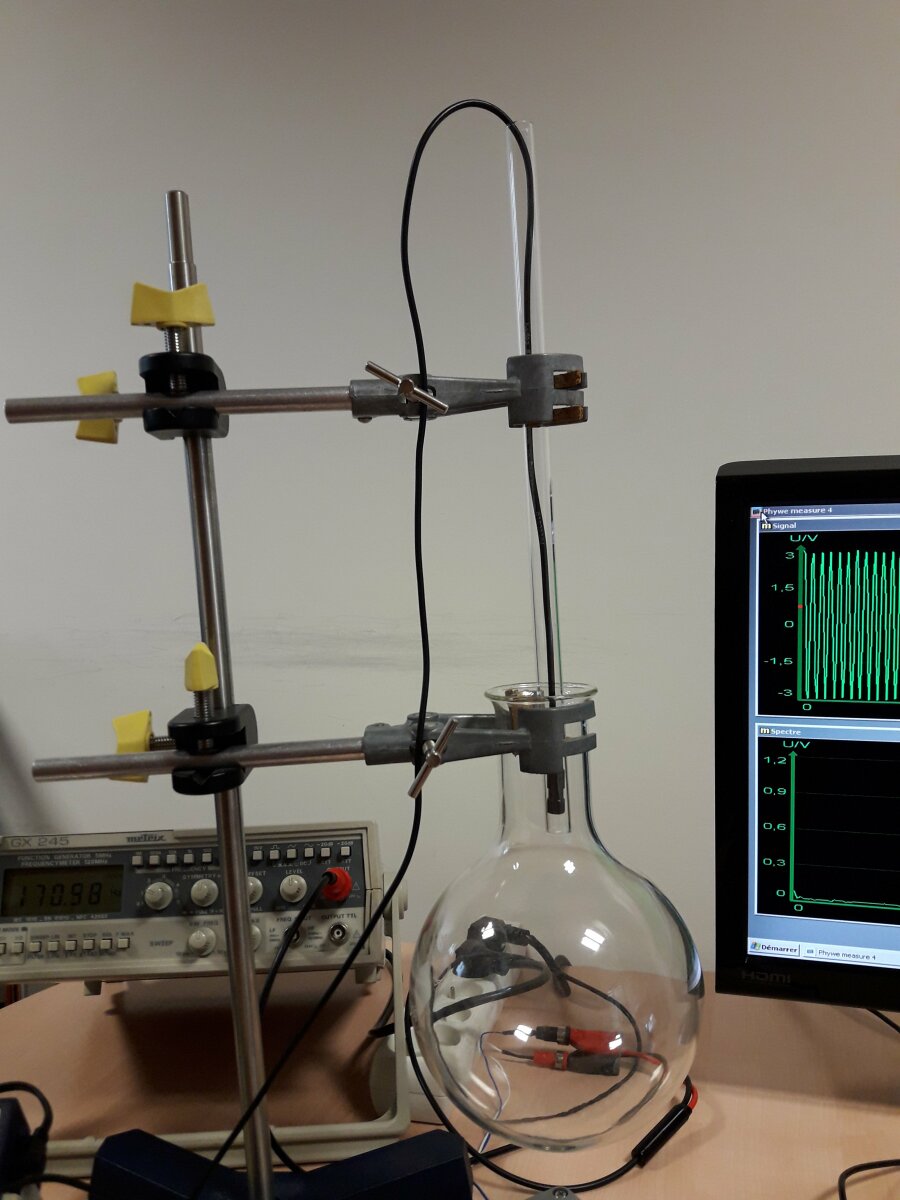

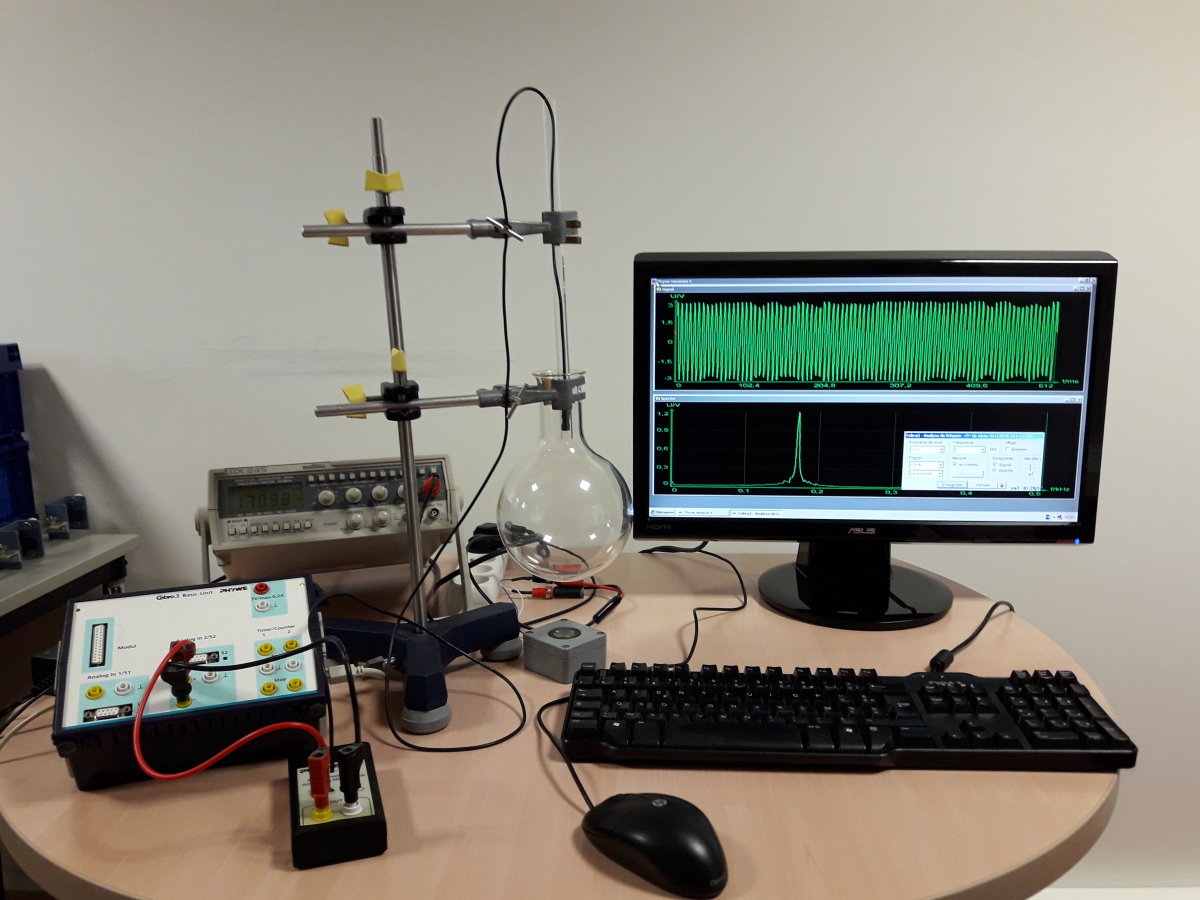

La Figure ci-dessus montre le montage destiné à étudier les fréquences de résonance.
On dispose de :
deux ballons avec une partie ronde de volume 1000 et 100 mL
une sonde acoustique (microphone)

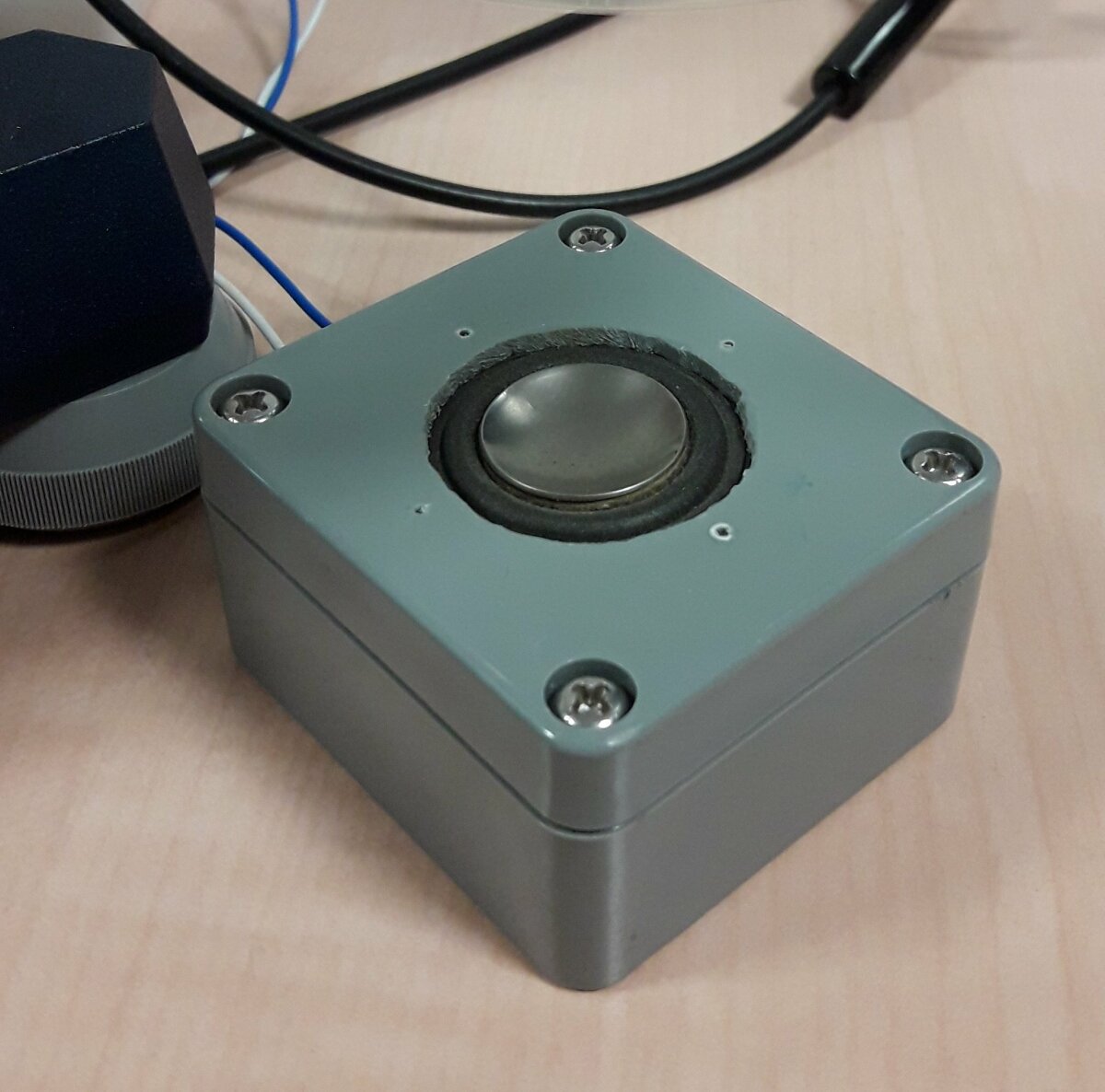

un haut parleur

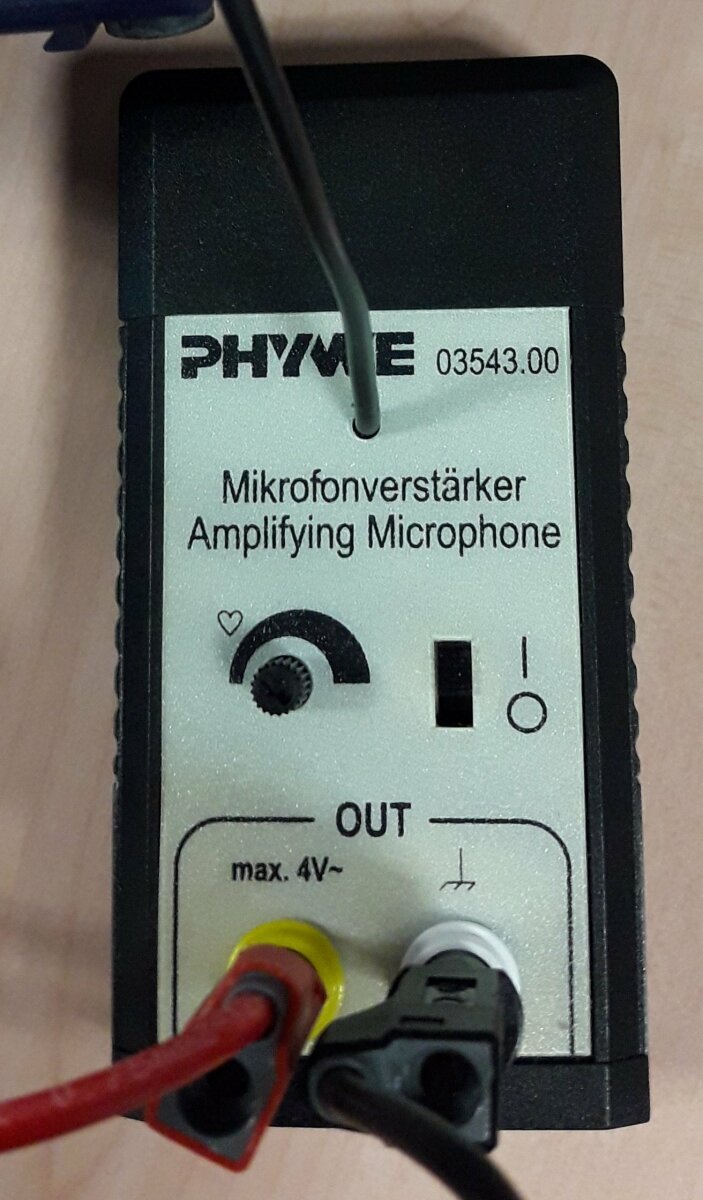

un amplificateur de microphone

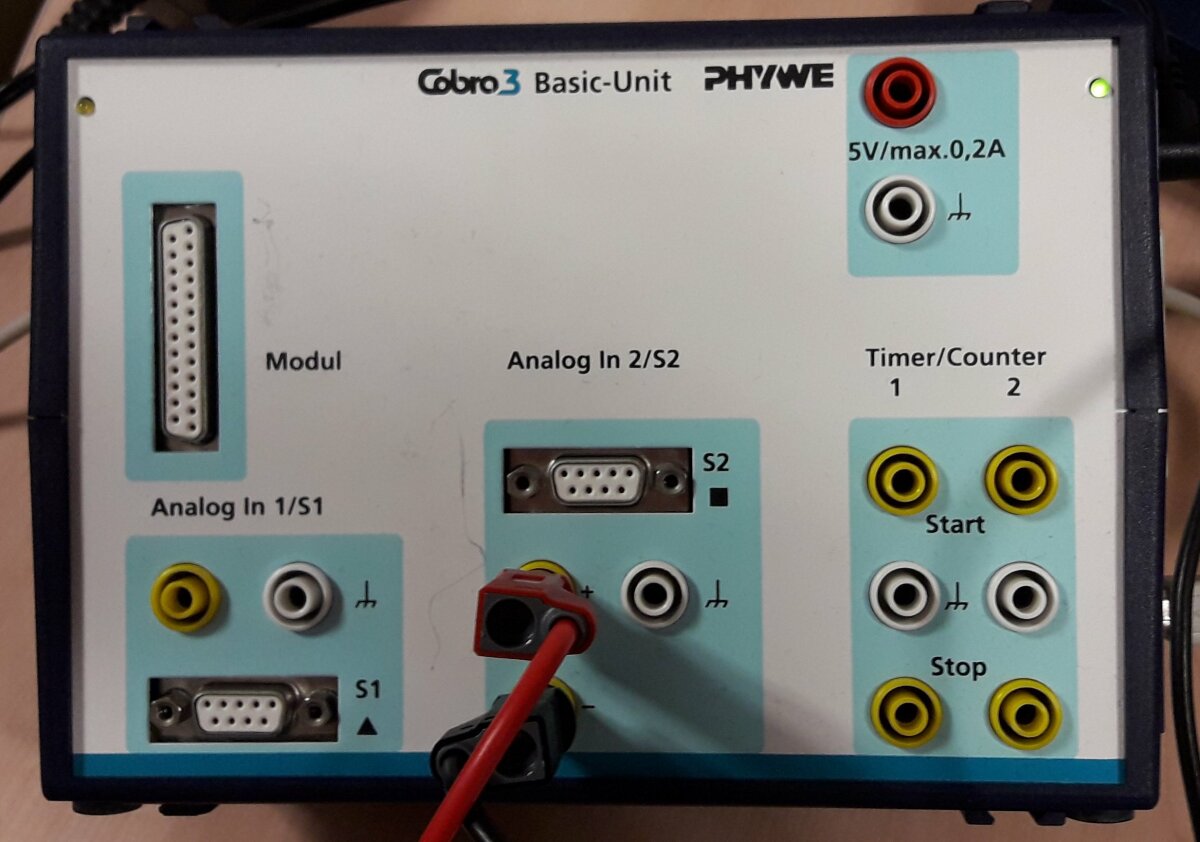

un boîtier Cobra 3 d'interface avec l'ordinateur.

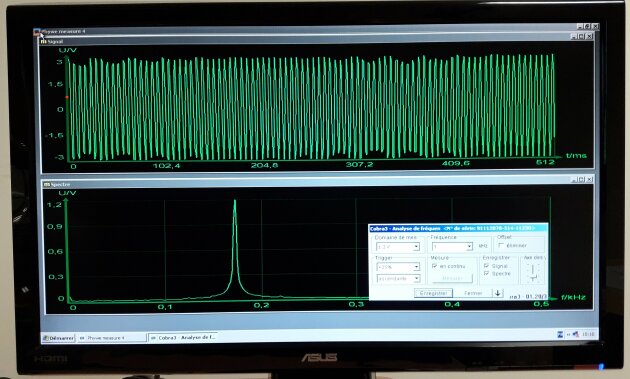

L'analyse est faite à l'aide du logiciel Phywe Mesure, option « Analyse de fréquences »

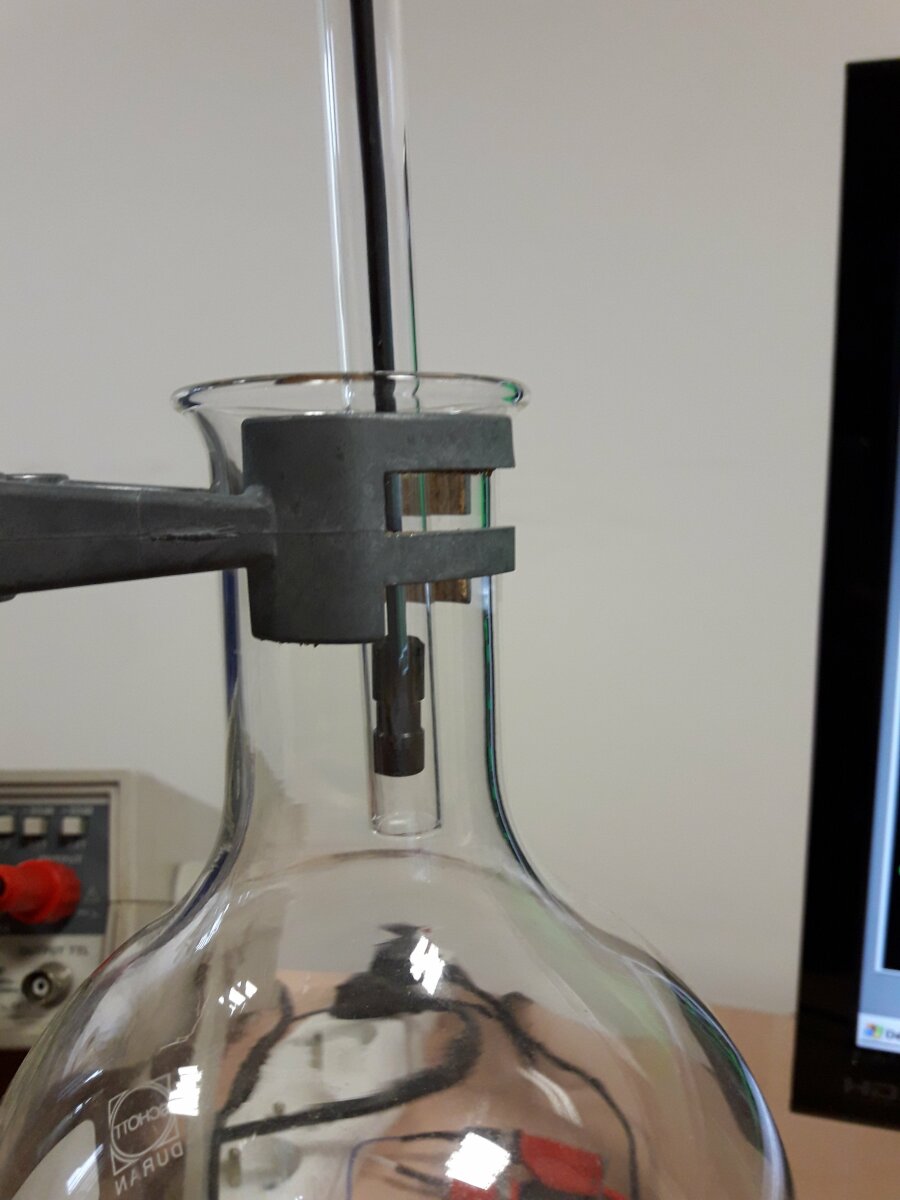

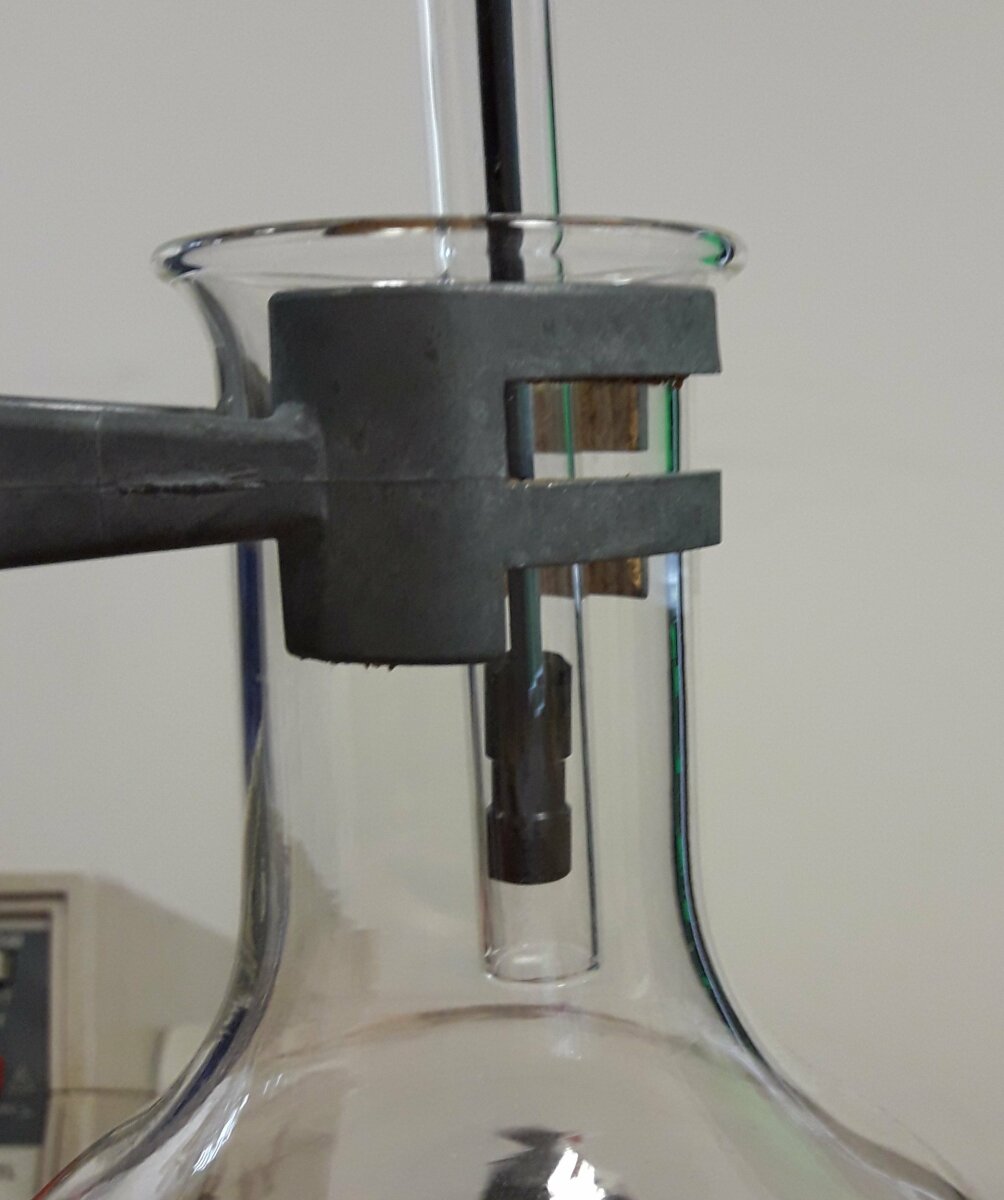

La sonde acoustique est insérée dans le tube de verre et doit être positionnée dans le premier tiers supérieur de la partie ronde du ballon (comme indiqué dans la figure précédente).
Le microphone, placé dans la cavité, délivre une tension qui est une fonction linéaire des variations de pression du gaz.
Il y a résonance quand la fréquence du signal excitateur est égale à la fréquence propre du résonateur.
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger le média.
vidéo du montage ci-dessus
Le montage des différents éléments est présenté dans la vidéo précédente.
