2.2. Protocole expérimental

  1. Lancer le logiciel Phywe Mesure, option « analyse de fréquences ».

  2. Nouvelle mesure.

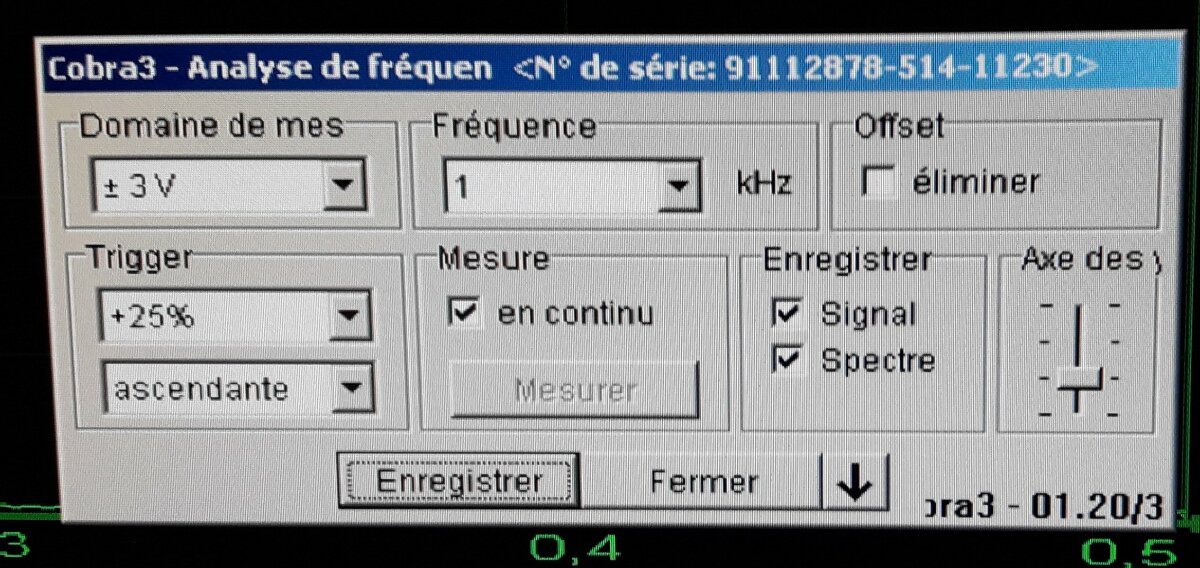

    Ajuster les paramètres de mesure comme indiqué dans la figure précédente.

  3. Ajuster l'amplification du microphone à un niveau intermédiaire.

    Chercher la fréquence de résonance.

    S'il n'y a pas de bruit dans la salle aucun signal ne peut être enregistré.

    On peut créer un signal excitateur approprié à l'aide d'un haut- parleur (placé en dessous du ballon) excité par un fréquencemètre disponibles en salle de TP.

  4. Sélectionner <Enregistrer> dans la fenêtre paramètres pour pouvoir enregistrer les spectres et accéder à l'Analyse des spectres (pour une analyse plus fine vous pouvez changer le nombre de chiffres significatives dans la fenêtre

    « Mesures », « options de représentation »)

  5. Chaque spectre doit être analysé avec le logiciel pour obtenir les valeurs de \(U_{max}, f_0, f_1 et f_2\) indiqués dans la figure 4 ci-dessous :

Q est le facteur de qualité :

\(Q=\frac{f_{0}}{\Delta f}=\frac{f_{0}}{f_{2}-f_{1}}\)

où \(f_0\) est la fréquence de résonance

le protocole expérimental est présenté dans la vidéo suivante :
