Ondes acoustiques dans les matériaux solides : ultrasons

• Visualiser des défauts dans des matériaux.

• Réaliser la cartographie des défauts.

• Déterminer leur position dans le matériau.

Protocole :

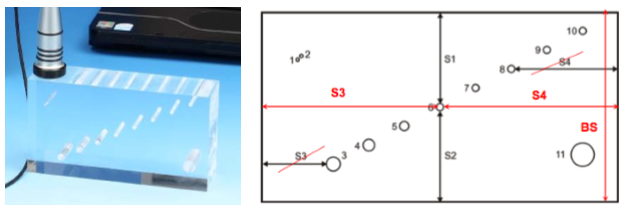

1. Utiliser le cube en acrylique de la figure ci-dessus.

2. Placer une fine pellicule d'eau sur le dessus du cube. Cette pellicule servira pour coupler les ondes ultrasonores dans l'acrylique.

3. Utiliser la sonde 1 MHz.

4. Régler la puissance et le gain pour visualiser les pics sans saturer le signal.

   Utiliser les fonctions D du boîtier UltraEcho pour créer une pente d'amplification.

5. Tester les différents pics en bougeant la sonde sur la longueur du cube.

6. Placer vous en mode B-Scan.

7. Placer la sonde à une extrémité du bloc.

8. Appuyer sur le bouton “Start” et déplacer la sonde à vitesse constante.

9. Arrêter l'enregistrement.

   Une courbe similaire à celle représentée ci-dessous devrait être obtenue.

10. En pointant les différents pics, mesurer les positions des différents trous (en profondeur) et reportez vos valeur dans un tableau.

    Les noms des trous sont indiqués sur la Fig. précédente.

11. Vérifier avec le pied à coulisse que l'épaisseur mesurée par cette méthode est en accord avec celle mesurée par la technique des ultrasons.

12. Refaire la même expérience avec la sonde 2 Mhz.

13. Conclusions?

    Quelle sonde permet d'obtenir la meilleure précision?
