Description du boîtier UltraEcho
L'echoscope Ultra Echo est un appareil à ultrasons en mode balayage d'amplitude (A-scan) ou de luminosité (B-scan) qui fonctionne avec une sonde en mode réflexion ou deux sondes en mode transmission.
Le boîtier génère des impulsions HT pour les différentes sondes piézo-électriques.

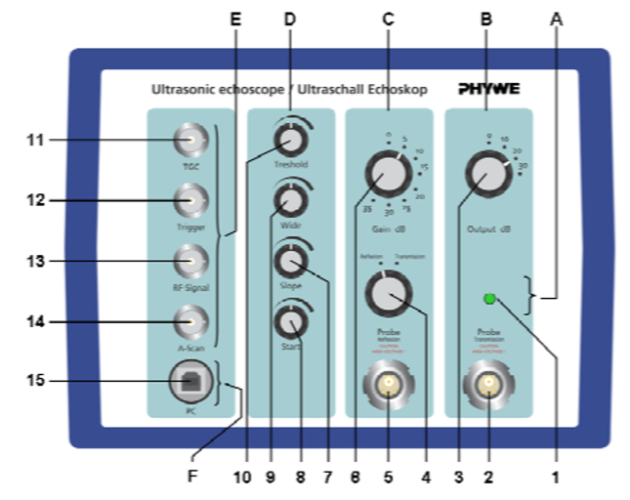

L'interface est divisée en quatre parties (B, C, D, E).
Les sondes doivent être connectées aux sorties 5 ou 2 en fonction du mode choisi (réflexion ou transmission).
Une fenêtre d'amplification réglable (position, temps de départ, pente,...) peut être utilisée soit pour compenser l'atténuation des ondes ultrasonores dans le matériau, soit pour amplifier des signaux intéressant tout en atténuant les pics de réflexion parasites.

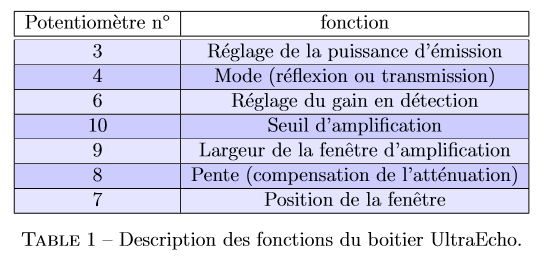

Le tableau ci-dessous indique les différentes fonctions du boîtier :
