Description du logiciel

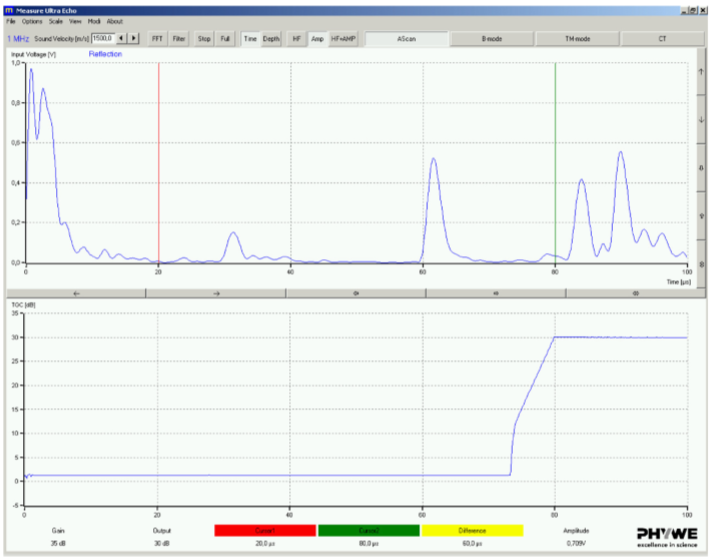

Le logiciel est composé de deux fenêtres principales :

  • celle du haut correspond au signal ultrasonore temps réel,

  • et celle du bas à la visualisation du réglage du gain (compensation d'atténuation).

Fenêtre 1 :

L'échelle des x est, par défaut, le temps affiché en µs.

Les différents pics qui apparaissent sont les différentes ondes sonores qui sont détectées.

La référence t = 0 correspond `à la première impulsion envoyée par le générateur.

Par défaut, la vitesse du son est celle du son dans l'eau (1500 m/s). Cette valeur devra être réglée pour les différents matériaux utilisés (notamment l'acrylique).

Plusieurs modes de visualisation sont possible :

  • HF (le signal réel),

  • Amp (l'amplitude du signal)

  • et HF+Amp (les deux).

Des curseurs peuvent être déplacés dans le graphique pour pointer avec précision des pics.

Fenêtre 2 :

L'échelle des x est par défaut le temps affiché en µs.

La position temporelle de la fenêtre d'amplification peut être ajustée avec les potentiomètres 7 à 10. Le gain est affiché en dB.
