Absorption des ondes sonores

Objectif :

mesurer l'absorption des ondes sonores dans l'acrylique

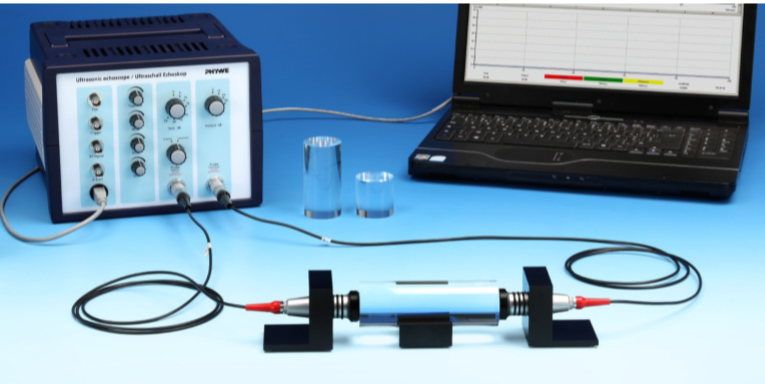

  1. Réaliser le montage ci-dessus. Régler le bouton (4) sur transmission.

  2. Mettre tous les gains de la zone D (voir le schéma d'UltraEcho) à zéro.

  3. Commencer par le plus petit cylindre. Ajuster les deux sondes 1 \(Mhz\).

  4. Régler la puissance sur le calibre 10 dB et le gain sur 25 dB. Ne pas changer par la suite.

  5. Bien ajuster les deux sondes pour avoir un signal maximum. Cette partie est critique car la mesure d'absorption dépend de ce réglage.

  6. Une fois le signal optimisé, mesurer le temps de propagation de l'onde et l'amplitude.

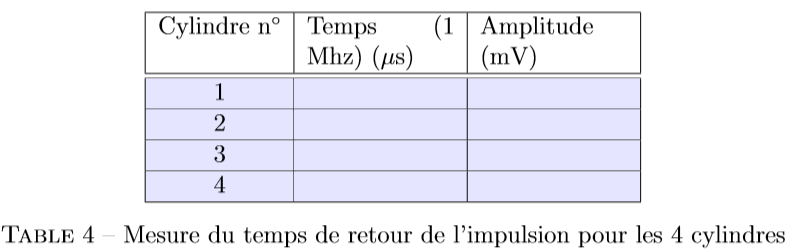

  7. Remplir le tableau 4.

  8. Comme précédemment, en déduire la vitesse des ondes sonores dans le matériau (s'affranchir de la couche protectrice).

  9. Déterminer le coefficient de perte \(\alpha\) pour la fréquence 1 \(MHz\).

Remarque

L'intensité de l'onde sonore décroît selon la loi de Beer-Lambert :

\(I=I_{0}e^{-\alpha x}\)

où

\(\alpha\) est en \(m^{-1}\),

\(I\) est l'intensité à la position x

et \(I_0\) l'intensité initiale.
